Комплексная оценка электромагнитной совместимости радиоэлектронных средств, размещаемых на объектах и в локальных группировках

Расчеты по комплексной оценке ЭМС РЭС осуществляются в соответствии с ГОСТ В 25838-83 «Совместимость радиоэлектронных средств электромагнитная. Методы комплексной оценки электромагнитной совместимости радиоэлектронных средств, размещаемых на объектах и в локальных группировках».

Исходные данные, необходимые для расчета, вводятся в базу данных тактико-технических характеристик РЭС в объеме данных формы №1 Государственной комиссии по радиочастотам (ГКРЧ).

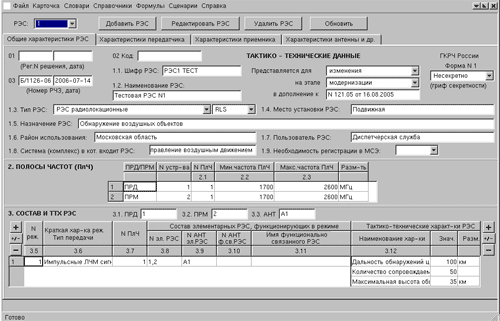

Главное окно программного комплекса

Реализовано три варианта расчетов:

внутри локальной группировки;
между локальными группировками;
между локальной группировкой и внешними РЭС.

Варианты и режимы расчетов, описывающих условия взаимного размещения и влияния, задаются в сценариях расчетов, которые сохраняются в базе данных.

Результаты расчетов отображаются, документируются и сохраняются в базе данных.

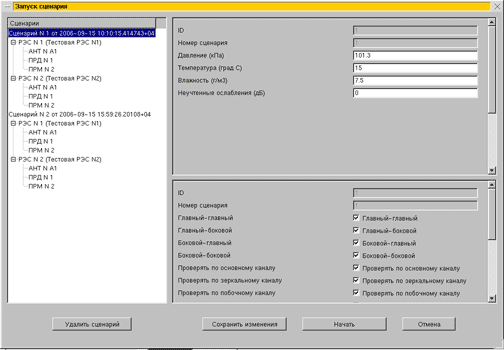

Окно сценария программного комплекса

Состав группировки РЭС, их зоны ответственности, положения диаграмм направленности антенн отображаются на цифровой карте системы ГИС «Интеграция». Профиль рельефа местности по радиотрассам снимается с цифровой карты.

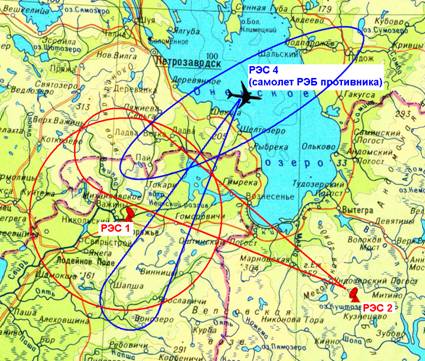

Отображение на карте зон действия РЭС

В процессе расчета ЭМС РЭС вычисляются, отображаются и документируются следующие параметры:

Коэффициент ослабления воздействия радиопомехи при побочном радиоизлучении.
Коэффициент ослабления воздействия радиопомехи за счет наличия естественных и искусственных препятствий на трассе распространения.
Коэффициент ослабления воздействия радиопомехи за счет распространения вблизи поверхности земли.
Коэффициент ослабления воздействия радиопомехи за счет поглощения энергии в атмосфере.
Коэффициент ослабления воздействия радиопомехи за счет временного разноса.
Коэффициент ослабления воздействия радиопомехи за счет несовпадения ориентации главного лепестка диаграммы направленности антенны радиоприемного устройства c направлением на радиопередающее устройство.
Коэффициент ослабления воздействия радиопомехи за счет несовпадения поляризаций.
Коэффициент ослабления радиопомехи в антенно-фидерном устройстве радиоприемного устройства.
Коэффициент ослабления воздействия радиопомехи за счет потерь при распространении радиоволн для РЭС, размещаемых на объекте или в локальных группировках.
Коэффициент ослабления воздействия радиопомехи за счет потерь при распространении радиоволн вдоль поверхности объекта.
Коэффициент ослабления воздействия радиопомехи за счет территориального разноса.
Коэффициент ослабления воздействия радиопомехи за счет несовпадения главного лепестка ДНА передатчика с направлением на приемник.
Плотность потока мощности, создаваемого радиопередающим устройством источника помех, в месте расположения антенны радиоприемного устройства рецептора помех.
Коэффициент ослабления воздействия радиопомехи за счет частотного разноса.
Коэффициент ослабления воздействия радиопомехи за счет ее проникновения по побочным каналам приема.
Мощность помехи на входе радиоприемного устройства.

В автоматическом режиме расчеты производятся для 4-х вариантов пространственного положения диаграмм направленности антенн (ДНА) источников и рецепторов помех:

Г-Г (главный источника - главный рецептора);

Г-Б (главный источника - боковой рецептора);

Б-Г (боковой источника - главный рецептора);

Б-Б (боковой источника - боковой рецептора).

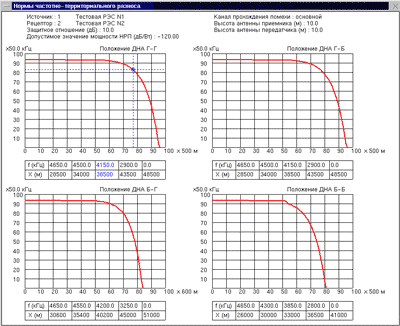

Графическое и табличное отображение результатов расчета норм ЧТР

Возможно ручное задание пространственного положения ДНА.

При расчете ЭМС выявляются возможные каналы влияния помех на радиоприемные устройства (основной и побочные каналы, групповая помеха, эффекты блокирования и интермодуляции).

Кроме того, в программном комплексе реализованы следующие функции:

режим полного перебора частот (рабочих точек) РЭС при их парной проверке на ЭМС;
расчет норм частотно-территориального разноса;
расчет предельно допустимых уровней внеполосных и побочных излучений для передатчиков разных типов в соответствии с ГОСТ В 24918-81;
расчет допустимых уровней излучений на рабочих местах в соответствии с ГОСТ 12.1.006-84;
расчет занятости радиочастотного спектра в точках стояния РЭС.

Работа программного комплекса апробирована на нескольких локальных группировках РЭС.

Программный комплекс функционирует в ОС МСВС (операционная система мобильных систем Вооруженных сил), которая сертифицирована для обработки специальной информации.

Написан программный комплекс на языке С++ в среде программирования KDevelop.

База данных радиоэлектронных средств разработана в СУБД «Линтер ВС 6.0».
