Tsunami MP.11 Series

Оборудование Tsunami MP.11 компании Proxim Wireless это высокопроизводительное оборудование БШД типа точка-многоточка, относящееся к классу preWiMAX. Линия продуктов Tsunami MP.11 позволяет провайдерам связывать Ethernet-сети, увеличивает производительность, уменьшает себестоимость сетей и предоставляет новые возможности для бизнеса.

Преимущества оборудования Tsunami MP.11:

• WiMAX Quality of Service (QoS);
• Роуминг с непрерывным handoff’ом, динамический выбор частоты, в соответствии с EN 301-893 v1.3.1.
• Tsunami MP.11 позволяет передавать голосовой, видео- и Ethernet трафик для фиксированных и мобильных абонентов, в соответствии со стандартом IEEE 802.16e (мобильный WiMAX) в диапазонах нелицензированных частот.
• Поддерживаемые частоты - 5.150-5.850 ГГц, (5.150-6.080 ГГц для модели 5054 R-LR), более 80 непересекающихся каналов и масштабируемая пропускная способность от 6 до 54 Мбит/с,
• Все настройки производятся посредством простого интерфейса
• Увеличенная дальность работы (большая мощность передатчика) для модели 5054R-LR
• Наличие недорогих абонентских 12 Мбит/с устройств (серия 5012).

Система WiMAX QoS

Система IEEE 802.16 (WiMAX) QoS предоставляет более высокий уровень приоретизации, чем любая из доступных схем, базирующихся на протоколе 802.1p. Данная система предоставляет 8 классов, поддерживающих до 4 потоков на класс. Это особенно важно для критичных ко времени задержек сервисов, таких как VoIP и потоковое видео.

Мобильный роуминг

Компания Proxim предлагает новые услуги на рынке ШБД в сфере мобильного роуминга, например систему мониторинга и телеметрии транспорта. Мобильная безопасность и наблюдение теперь возможно осуществлять с помощью недорогой и надежной системы.

Tsunami MP.11a

• Базируется на стандарте 802.11a
• Пропускная способность 36 Mbps
• Рабочие диапазоны частот 5.150 - 5.850 ГГц
• WORP – Wireless Outdoor Routing Protocol (Беспроводной Протокол Маршрутизации)
  • Предотвращает коллизии путем устранения «скрытых узлов»
  • Не влияет на работу стандартных Wi-Fi клиентов и не связывается с ними

Модуль Базовой Станции (BSU – Base station Unit) – центральное устройство, контролирующее связь. Базовая станция передает информацию на Абонентские Устройства (SU - Subscriber Unit) или Пользовательские Абонентские Устройства (RSU - Residential Subscriber Unit).

Абонентские и Пользовательские Абонентские устройства имеют следующие различия:

• Абонентское Устройство поддерживает неограниченное количество устройств на LAN-порту.
• Пользовательское Абонентское Устройство поддерживает максимум 8 устройств на LAN-порту.
• Абонентское Устройство поддерживает питание по витой паре (Power Over Ethernet – PoE,802.3af).
• Пользовательское Абонентское Устройство не поддерживает питание по витой паре (Power Over Ethernet – PoE).
• Абонентское Устройство поставляется без антенны.
• Пользовательское Абонентское Устройство поставляется в комплекте с 13 dBi антенной, с возможностью монтажа на окне.

Tsunami MP.11 модели 5054-R, 5012-R и 2454-R

• Базируется на стандарте 802.11a (5054-R) и 802.11g (2454-R)
• Пропускная способность 36 Mbps (12 Mbps для серии 5012)
• Рабочие диапазоны частот 5054-R: 5.150-5.850 ГГц
• Рабочие диапазоны частот 5054-R-LR: 5.150-6.080 ГГц
• Рабочие диапазоны частот 2454-R: 2.4-2.483 ГГц
• WORP – Wireless Outdoor Routing Protocol (Беспроводной Протокол Маршрутизации)
  • Предотвращает коллизии путем устранения «скрытых узлов»
  • Не влияет на работу стандартных Wi-Fi клиентов и не связывается с ними
• Возможность выбора ширина канала 5, 10 или 20 МГц
• Возможность мобильного роуминга

Модуль Базовой Станции (BSU – Base station Unit) – центральное устройство, контролирующее связь. Базовая станция передает информацию на Абонентские Устройства (SU - Subscriber Unit)

Различия Абонентских Устройств(SU)

• 5054-SUR-US поставляется с интегрированной 23 dBi антенной
• 2454-SUR-US поставляется с интегрированной 16 dBi антенной
• 5054-SUA-US, 5012 SUI и 2454-SUA-US поставляются без антенны и имеют стандартный разъем N-типа
• 5012-SUR поставляется с интегрированной 18 dBi антенной

Основанное на пропускной способности 12 Мбит/с, семейство абонентских устройств 5012 предоставляет доступ со скоростью, сравнимой с кабельным подключением или DSL за меньшую стоимость. Идеальное для больших беспроводных сетей, данное абонентское устройство разработано специально для снижения стоимости подключения для конечного пользователя.

ОСНОВНЫЕ СВОЙСТВА

• Использование оптимизированного протокола для условий установки вне помещений
• Возможность работы в режиме маршрутизатора и моста
• Управление несимметричной полосой пропускания
• Управление через веб-интерфейс, интерфейс командной строки (CLI), или простой протокол сетевого управления (SNMP)
• Обновление программного обеспечения и конфигурации через протокол передачи файлов (TFTP)
• Поддержка VLAN.

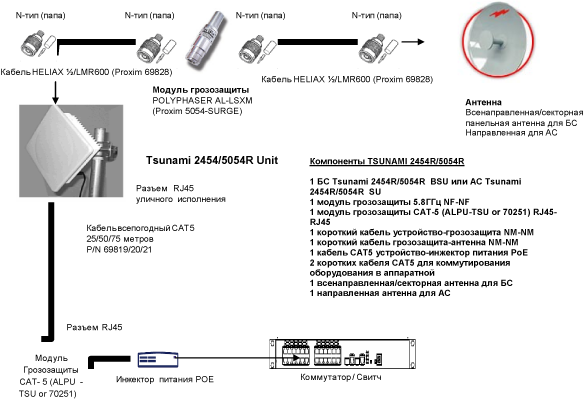

Схема подключения устройств



Устройства с интегрированной антенной	Устройства с внешней антенной
Абонентское устройство	Антенна
Модуль Грозозащиты CAT-5 (ALPU-TSU or 70251)	6-футовый джампер
Кабель CAT-5 (25m, 50 m, 75m)	Модуль Грозозащиты 5054-SURGE
Инжектор питания PoE (Power over Ethernet)	6-футовый джампер
	Базовая Станция либо Абонентское Устройство с разъемом N-типа
	Модуль Грозозащиты CAT-5 (ALPU-TSU or 70251)
	Кабель CAT-5 (25m, 50 m, 75m)
	Инжектор питания PoE (Power over Ethernet)
