«Комплекс-0,4» - цифровые радиорелейные системы связи (ЦРРСС) диапазона частот 390-450 МГц, предназначенные для работы в сетях связи общего пользования, технологических сетях и ведомственных сетях связи.
В зависимости от режима работы и исполнения изделие обеспечивает передачу от одного до четырех стандартных цифровых потоков Е1 и (или) трафика Ethernet.
ЦРСС «Комплекс - 0,4» позволяют быстро и с минимальными издержками организовывать линии связи в любых регионах на открытых и/или полузакрытых трассах.
Используемые антенны имеют малый вес, широкую диаграмму направленности и минимальную ветровую нагрузку, обеспечивая простоту монтажа и юстировки.

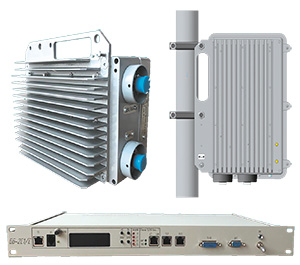

Состав
ЦРСС состоят из двух полукомплектов, которые устанавливаются на противоположных концах интервала радиорелейной линии.
В состав каждого из полукомплектов ЦРСС входят:
- антенное устройство (АУ);
- блок БПП (6 вариантов исполнений);
- блок ББ (3 варианта исполнения);
- микротелефонная трубка;
- комплект соединительных кабелей.
Основные технические характеристики
| Диапазон рабочих частот |
394-410 МГц и 434 - 450 МГц |
| План частот |
Соответствует ГОСТ Р 50765-95 |
| Разность частот приема и передачи |
40 МГц |
| Относительная нестабильность частоты |
±10x10-6 |
| Шаг сетки рабочих частот |
465 кГц |
| Конфигурация |
1+0 |
| Вид модуляции |
QPSK, QAM 16 |
| Помехоустойчивое кодирование |
Код Рида-Соломона, скорость кода 0,9 |
| Параметры стыка основного цифрового сигнала |
Соответствуют ГОСТ Р 50765-95 |
| Код стыка |
HDB-3 |
| Параметры стыка Ethernet |
Соответствуют IEEE 802.3 |
| Скорость передачи трафика (E1+Ethernet), Мбит/с |
От 2 до 16, в зависимости от исполнения РРО |
| Остаточный коэффициент ошибок RBER |
не более 1010 |
| Напряжение питания, В |
- 48 В (от - 40 В до - 72 В) |
| Диапазон рабочих температур антенны и блока БПП-0,45, °C |
от - 50 °C до + 50 °C |
| Диапазон рабочих температур блока ББ, °C |
от +5 °C до +50 °C |
| Потребляемая мощность |
не более 50 Вт |
| Среднее время наработки на отказ |
50 000 ч |
| Средний срок службы |
15 лет |
Характеристики передающего оборудования
| Максимальная мощность сигнала (дБм, не менее) |
В режиме QPSK - 37
В режиме QAM - 30 |
| Минимальный разнос частот между соседними передатчиками, МГц |
Исполнение РРО:
- РРО-0,4/2 - 1,86
- РРО-0,4/4 - 3,72
- РРО-0,4/8 - 7,44 |
Класс излучения передатчика:
- РРО-0,4/2
- РРО-0,4/4
- РРО-0,4/8 |
1M28D7WDT
2M56D7WDT
5M12D7WDT |
| Уровни побочных излучений (дБм, не более) |
Минус 50 |
Характеристики передающего оборудования
| Формат модуляции |
Пороговые уровни полезного сигнала при Кош ≤ 106 помех Рпор., дБм
|
| «Комплекс-0,4/2» |
«Комплекс-0,4/2» |
«Комплекс-0,4/2» |
| QPSK
|
-93 |
-90 |
-87 |
| QAM-16 |
-86 |
-83 |
-80 |
Габаритные размеры и масса составных частей полукомплекта PRO
| Блок БПП |
274x200x102(мм) |
3,5 кг |
| Блок ББ |
483x236x44 (мм) |
2,1 кг |
| Антенное устройство
|
1600x900x230 (мм) |
3 кг |
| Микротелефонная трубка |
190x40x35 |
0,3 кг |
| Кабель связи с ББ |
Длина до 200 м |
16,5 кг |
| Кабель связи с АУ |
Длина 1,5 м |
0,5 кг |
